Yo, quoi de neuf tout le monde ! Je suis un fournisseur de joints rotatifs pour guides d'ondes et aujourd'hui, je veux discuter de la façon dont ces choses astucieuses affectent la modulation du signal.

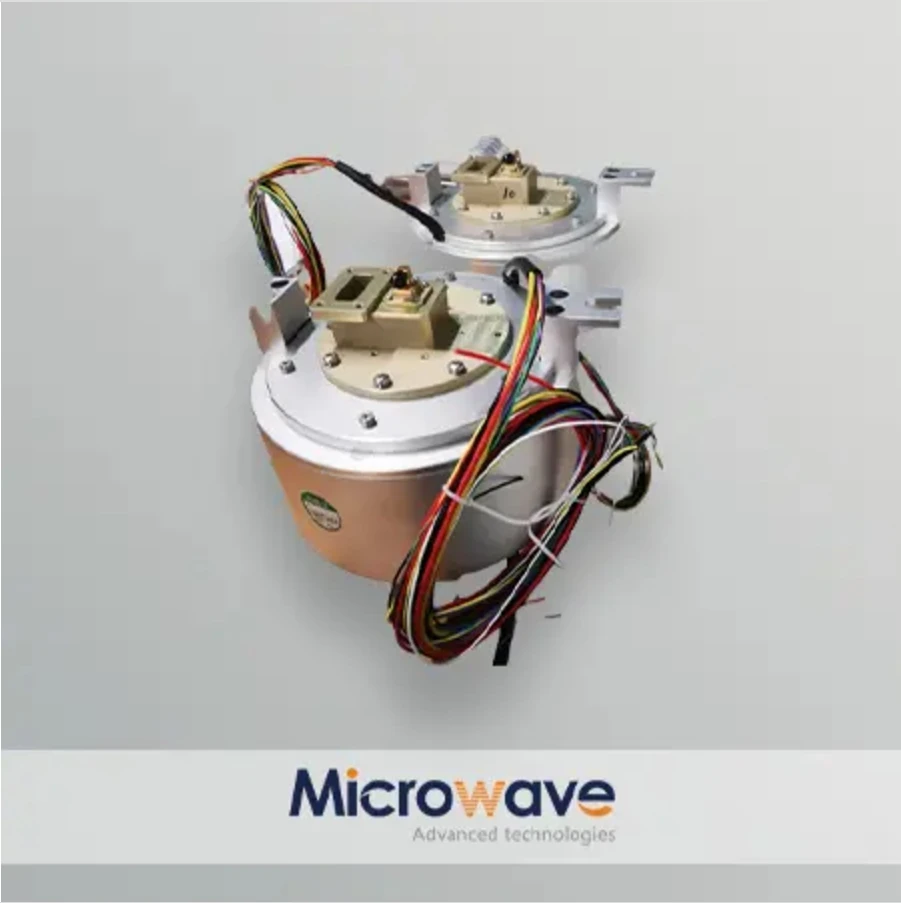

Tout d’abord, voyons rapidement ce qu’est un joint rotatif à guide d’ondes. Un joint rotatif de guide d'ondes est un composant crucial dans de nombreux systèmes RF (radiofréquence). Il permet la transmission d’ondes électromagnétiques tout en permettant un mouvement de rotation. Vous pouvez en savoir plus ici :Joint rotatif de guide d'ondes.
Alors, quel est son impact sur la modulation du signal ? Eh bien, la modulation du signal consiste à modifier un signal porteur d'une manière ou d'une autre pour transporter des informations. Il existe différents types de modulation, comme la modulation d'amplitude (AM), la modulation de fréquence (FM) et la modulation de phase (PM).
Impact sur la modulation d'amplitude (AM)
Lorsqu'il s'agit de AM, l'amplitude du signal porteur varie en fonction du signal d'information. Le joint rotatif du guide d’ondes peut avoir un effet significatif sur ce processus.
L’un des principaux facteurs est la perte d’insertion de l’articulation. La perte d'insertion est essentiellement la quantité de puissance du signal qui est perdue lorsque le signal traverse le joint. Si la perte d'insertion est élevée, cela réduira directement l'amplitude du signal modulé. Par exemple, si vous avez un signal AM de haute puissance traversant un joint rotatif de guide d'ondes avec beaucoup de perte d'insertion, les variations d'amplitude qui transportent les informations peuvent être affaiblies. Cela peut entraîner une perte de clarté du signal et rendre plus difficile la démodulation des informations à la réception.
Un autre aspect est la perte de retour. La perte de réflexion mesure dans quelle mesure le joint correspond à l'impédance du système de guide d'ondes connecté. Une mauvaise adaptation d’impédance peut entraîner la réflexion d’une partie du signal. Dans un système AM, ces réflexions peuvent interférer avec le signal modulé vers l'avant. Ils peuvent créer des ondes stationnaires, susceptibles de déformer les variations d’amplitude du signal AM. Cette distorsion peut rendre le signal reçu flou ou présenter des artefacts.
Influence sur la modulation de fréquence (FM)
En FM, la fréquence du signal porteur est modifiée en fonction du signal d'information. Le joint rotatif du guide d'ondes peut perturber cette modulation basée sur la fréquence de plusieurs manières.
La stabilité de phase du joint est un gros problème. Tout changement de phase dans le signal lors de son passage à travers le joint peut affecter la modulation de fréquence. Vous voyez, la fréquence et la phase sont liées. Un déphasage soudain peut provoquer un changement momentané dans la fréquence perçue du signal. Si le joint rotatif du guide d'ondes a une mauvaise stabilité de phase, il peut introduire des variations de fréquence indésirables dans le signal FM. Cela peut entraîner du bruit dans l'audio reçu ou des erreurs dans la transmission des données s'il s'agit d'un système FM numérique.
Les propriétés mécaniques du joint jouent également un rôle. Lorsque le joint tourne, toute vibration mécanique ou tout mauvais alignement peut provoquer de légers changements dans les caractéristiques électriques du guide d'ondes. Ces changements peuvent entraîner des fluctuations de la fréquence du signal FM. Par exemple, si l'articulation n'est pas bien équilibrée pendant la rotation, cela peut provoquer des micro-variations dans les dimensions du guide d'ondes, ce qui peut à son tour affecter la fréquence du signal.
Effet sur la modulation de phase (PM)
La modulation de phase consiste à changer la phase du signal porteur pour transporter des informations. Le joint rotatif Waveguide a un impact direct sur ce type de modulation.
La linéarité de phase du joint est essentielle. Dans un monde parfait, la phase du signal traversant le joint changerait linéairement avec l’angle de rotation. Mais en réalité, il peut y avoir des non-linéarités. Ces changements de phase non linéaires peuvent déformer le signal modulé en phase. Lorsque le signal est démodulé à la réception, ces distorsions peuvent entraîner des erreurs dans les informations récupérées.
De plus, la stabilité en température du joint rotatif du guide d'ondes peut affecter les particules. Les changements de température peuvent entraîner une légère dilatation ou contraction des dimensions physiques du joint. Cela peut entraîner des changements dans la phase du signal qui le traverse. Dans un système PM, ces changements de phase induits par la température peuvent être très pénibles, car ils peuvent introduire des variations de phase indésirables et gâcher les informations transportées par le signal.
Différents types de joints rotatifs de guide d'ondes et leurs effets
Nous proposons différents types de joints rotatifs de guide d'ondes, et chacun peut avoir un impact unique sur la modulation du signal.
LeJe tape le joint rotatif de guide d'ondesest conçu pour des applications spécifiques. Il possède son propre ensemble de caractéristiques électriques et mécaniques. Par exemple, il peut avoir une perte d’insertion et une stabilité de phase différentes de celles des autres types. Cela signifie que la manière dont cela affecte la modulation du signal peut varier. Si vous utilisez un joint rotatif de guide d'ondes de type I dans un système AM, sa perte d'insertion peut être inférieure ou supérieure à la moyenne, ce qui aura un impact direct sur l'amplitude du signal modulé.
Ensuite, il y a leNouveau joint rotatif à guide d’ondes circulaire. Les guides d'ondes circulaires ont des caractéristiques de propagation différentes de celles des guides rectangulaires. Dans un système PM, la forme circulaire peut introduire différents effets liés à la phase. La symétrie circulaire peut conduire à des changements de phase plus uniformes dans certains cas, mais elle peut également avoir ses propres non-linéarités qui affectent le signal modulé en phase.
La qualité et la personnalisation sont importantes
En tant que fournisseur, je sais que la qualité du joint rotatif du guide d'ondes compte vraiment lorsqu'il s'agit de modulation du signal. Un joint de haute qualité est conçu pour minimiser la perte d'insertion, avoir une bonne perte de retour et maintenir des caractéristiques de phase stables. Cela signifie que cela aura moins d’impact négatif sur le signal modulé.
La personnalisation est également un gros plus. Différentes applications ont des exigences différentes en matière de modulation du signal. Par exemple, un système de communication militaire peut avoir besoin d'un joint rotatif de guide d'ondes capable de gérer des signaux de haute puissance avec une très faible distorsion. En personnalisant le joint, nous pouvons optimiser ses performances pour des types et des applications de modulation spécifiques.
Conclusion et tendre la main
En conclusion, le joint rotatif du guide d'ondes peut avoir un impact significatif sur la modulation du signal dans les systèmes AM, FM et PM. De l’insertion et de la perte de réflexion à la stabilité de phase et aux propriétés mécaniques, de nombreux facteurs entrent en jeu.
Si vous êtes à la recherche de joints rotatifs à guide d'ondes et que vous souhaitez vous assurer que la modulation de votre signal est de premier ordre, n'hésitez pas à nous contacter. Nous pouvons travailler ensemble pour trouver le joint adapté à vos besoins spécifiques et nous assurer que votre système RF fonctionne de manière optimale. Qu'il s'agisse d'un simple système radio AM ou d'une configuration de communication par satellite complexe, nous avons l'expertise pour vous aider.
